输电线路微气象站在线监测系统

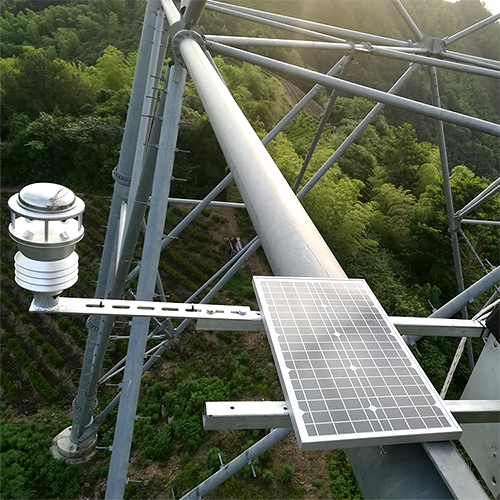

SD101输电线路微气象在线监测系统主要用于输电线路局部气象环境进行实时监测。系统由采集器、六要素(以下简称SW600)、磷酸铁锂电池和光伏板组成。采集器定时采集输电线路现场的风速、风向、环境温度、大气相对湿度、大气压力和雨量，通过无线上传到监控中心。当出现异常的时候，系统会以多种方式发出报警信息，提示管理人员应对报警点予以重视或采取必要的预防措施。监控中心亦可对终端设备进行下发控制和远程升级。支持接入安全平台。

　优点

采用公司自主研发的SW系列微气象传感器，该传感器功耗低、可在恶劣工况下

可靠运行；

整机功耗比较低，可满足光照匮乏地区可靠运行；

经过第三方专业机构测试，精度、稳定性、抗干扰性等都有严格保障；

采用磷酸铁锂，高低温性能比较好；

可在复杂环境下工作，免维护。

　　技术参数

供电方式	光伏板、磷酸铁锂电池
工作温度	-40~+85°C
平均功耗	0.36W
上传频率	默认10分钟，可设
协议	TCP/IP
外壳材料	金属
防护等级	IP65
浪涌等级	四级
数据存储	支持循环存储最近90天的数据
供电时长	电池充满后无外界供电的情况下可以工作一个月
通讯方式	GPRS/3G/4G
风速	范围：0～50m/s（0~75m/s可选）准确度：0.2m/s (0-10m/s)、±2% (>10m/s) 分辨率：0.1m/s
风向	范围：0～360° 准确度：±1° 分辨率：1°
环境温度	范围：-40～+85℃ 准确度：±0.2°C 分辨率：0.1°C
空气相对湿度	范围：0～100%（0~80℃）准确度：±2%RH 分辨率：1%RH
大气压力	范围：200～1200hPa 准确度：±0.5hPa(-10~+50℃ ) 分辨率：0.1hPa
降雨量	范围：0～24mm/min 准确度：0.5mm/min 分辨率：0.01mm/min
静放电测试	参考 GB/T 17626.2 -2006
浪涌冲击测试	参考 GB/T 17626.5 -2008
快速脉冲群测试	参考 GB/T 17626.4 -2008
传导干扰测试	参考 GB/T 17626.6 -2008
IP防护等级测试	参考 GB 4208 -2008
风洞测试	参考 JJG 0001 -1992
高低温存储测试	参考 GB/T 2423.2 -2008 参考 GB/T 2423.1 -2008
高低温运行测试	参考 GB/T 2423.2 -2008 参考 GB/T 2423.1 -2008
振动测试	参考 GB5170.14 -85
盐雾测试	参考 ISO 6270 -1:1998 参考 ISO 7253:2001 参照 ISO 12944 -6:1998
